可回馈电网模拟电源在光伏及储能测试行业中的应用
2022-07-08

       背景


近年来,随着化石能源面临枯竭,以及环境污染问题的日益严峻,发展绿色新能源已成为国际社会的的重要课题。新能源领域的光伏发电与储能系统相结合,平抑了新能源发电的间歇性及波动性,重构电网系统的互动平衡,保障了新能源发电行业的高速发展。而作为光伏储能系统的核心部件,逆变器及变流器也迎来了广阔的发展前景。

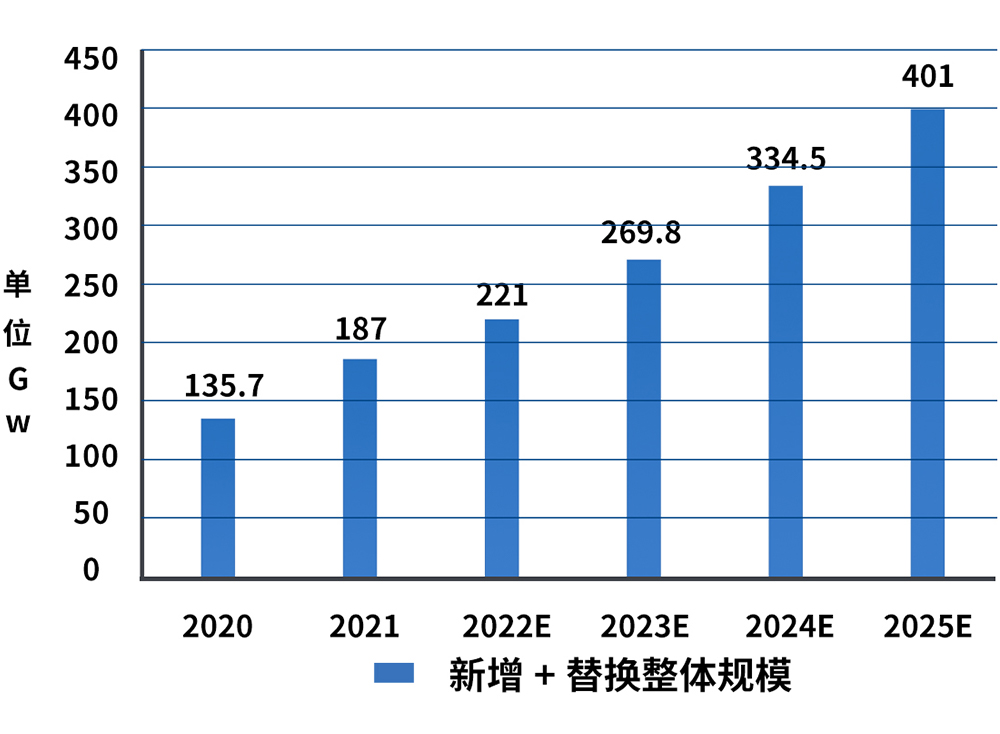

表1:全球光伏逆变器市场规模预测



       测试需求


光伏逆变器、储能变流器承担着交/直流转换、功率控制、并网/离网切换的重要功能,在并网中负责将光伏方阵、储能动力电池发出的直流电转换成交流电后馈入电网,其性能直接影响并网点电网环境。为此国家出台了一系列规范标准,要求厂商对逆变器进行暂变、高低电压穿越、电网不平衡等测试。而在对光伏、储能并网逆变器进行测试时,很难直接通过电网复现出故障,所以需要可回馈电网模拟电源来测试其并网的适应性。

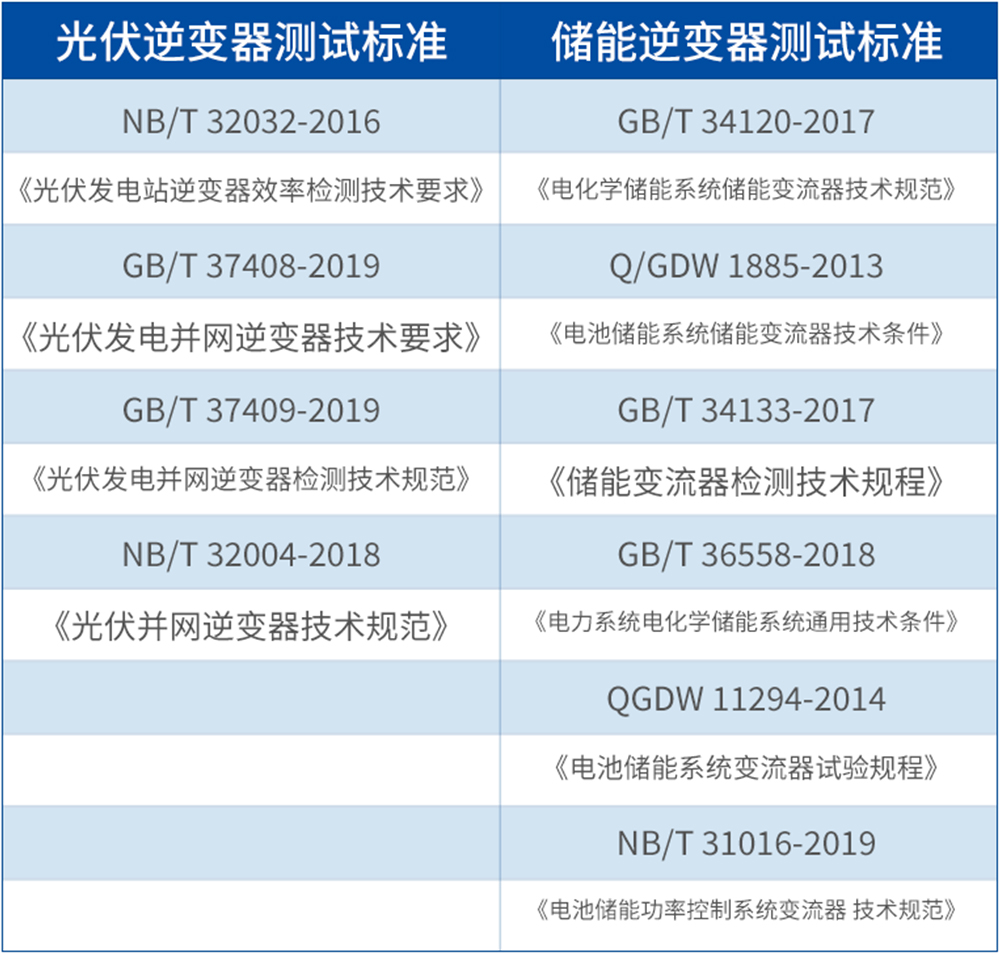

表2:我国光伏逆变器及储能变流器标准


       ag尊龙凯时·中国官方网站的解决方案


艾诺仪器深耕测试行业多年,针对光伏、储能等新能源行业开发测试中的痛点,为之专项研发推出的可回馈电网模拟电源anbgs系列,适用于光伏逆变器、储能逆变器的测试及验证,为厂商提供专业的测试ag尊龙凯时·中国官方网站的解决方案,大幅提升研发生产流程的检测效率。

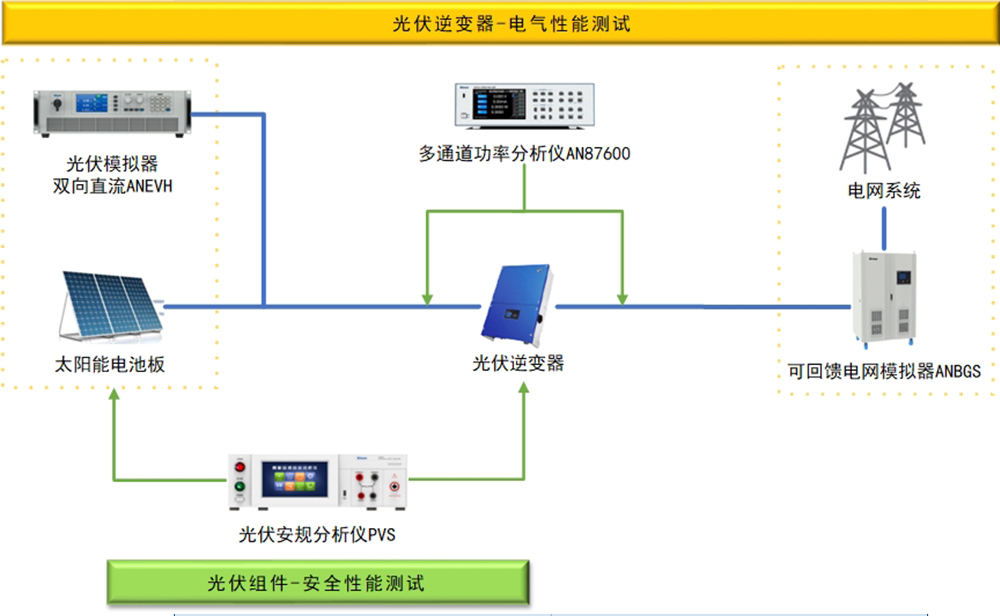

图1:艾诺光伏逆变器测试ag尊龙凯时·中国官方网站的解决方案

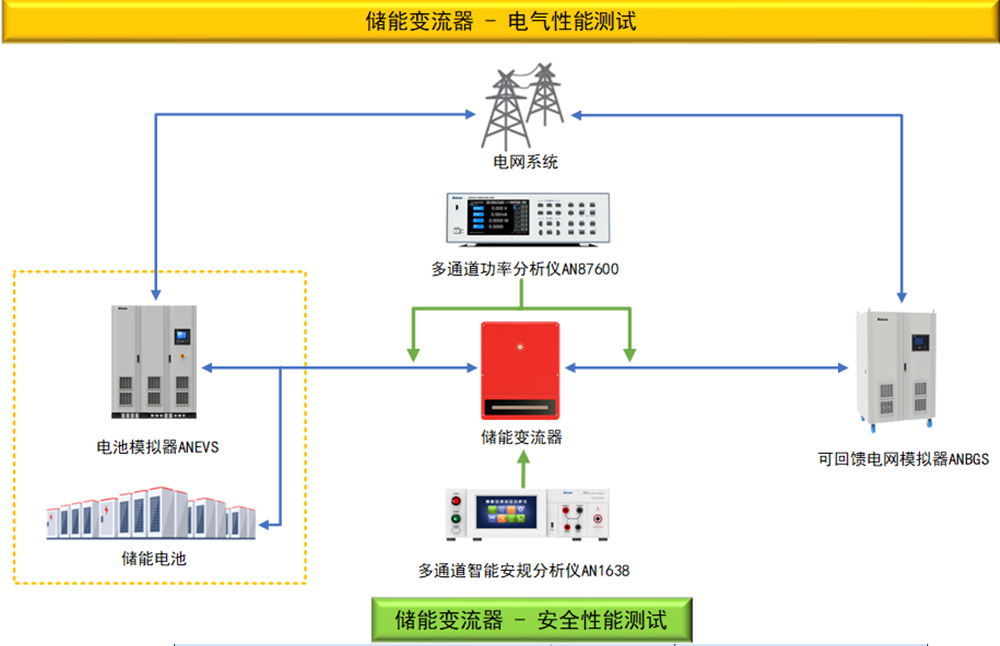

图2:艾诺储能变流器测试ag尊龙凯时·中国官方网站的解决方案



       产品介绍

艾诺可回馈电网模拟电源anbgs系列具备能量回馈电网功能,能够四象限运行,可大量节省能源消耗以降低运行成本;采用fpga数字化控制技术,逆变器测试流程可完全实现智能化;具备正弦波输出模式和多种谐波叠加输出模式,单相、两相或三相高低(零)电压穿越,能够充分模拟各种电网异常状况,可配合完成过欠压、过欠频、不平衡及防孤岛保护功能测试,可进行最快1ms电压穿越测试,满足相关法规的测试要求。


     产品特点

  • 采用fpga数字化控制技术,逆变器测试流程可完全实现智能化;

  •  具备能量回馈电网功能,电源能够四象限运行;

  • 输入功率因数校正功能;

  • 具备2-50次谐波输出及间谐波输出功能;

  • 测量功能齐全:电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数;

  • 在线监控功能:输出状态下监控igbt温度、变压器温度、风机转速、输入电压等参数;

  • “黑匣子”功能:自动记录报警时的电源状态、报警代码等,极大缩短维护时间;

  • lock键,人性化设计,5分钟不操作自动锁定,防止误操作;

  • 机箱采用组合机柜形式,8寸大屏幕彩色液晶显示;


     测试波形:

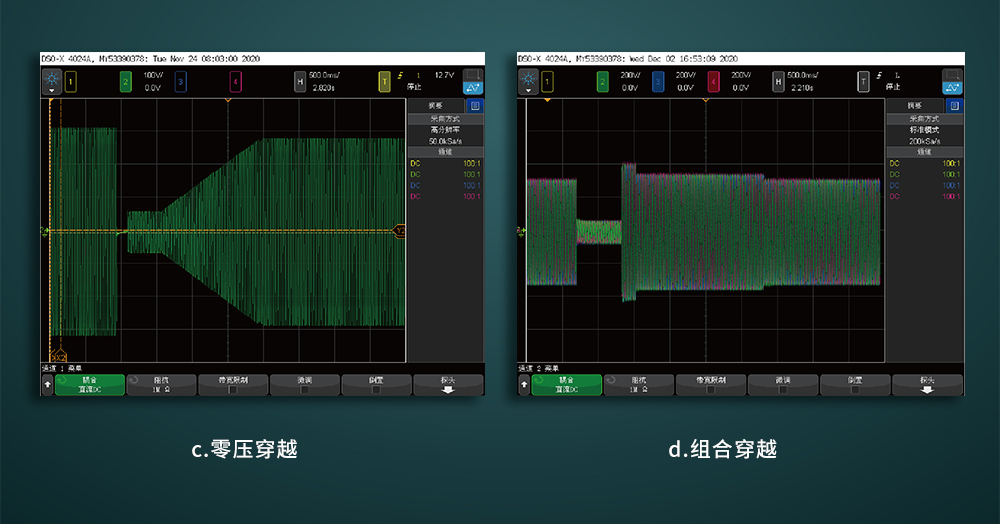

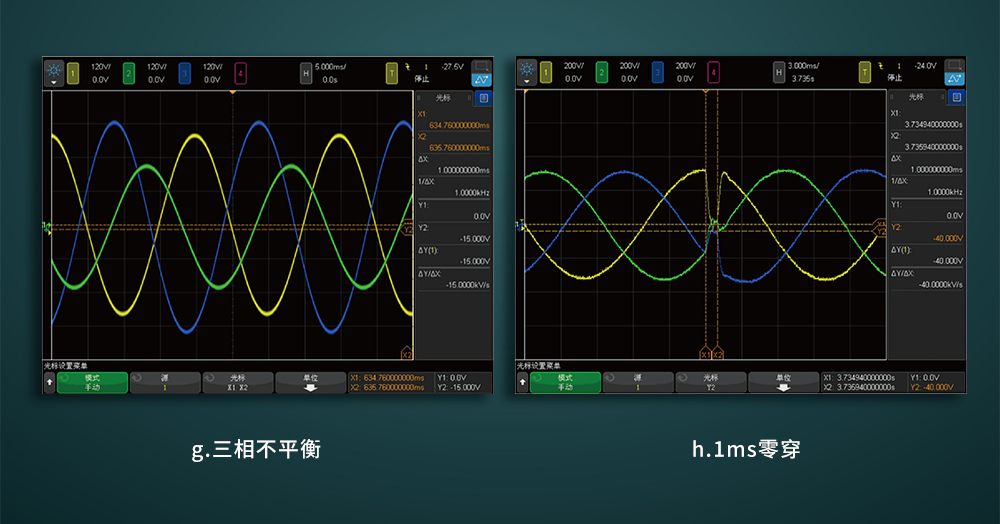

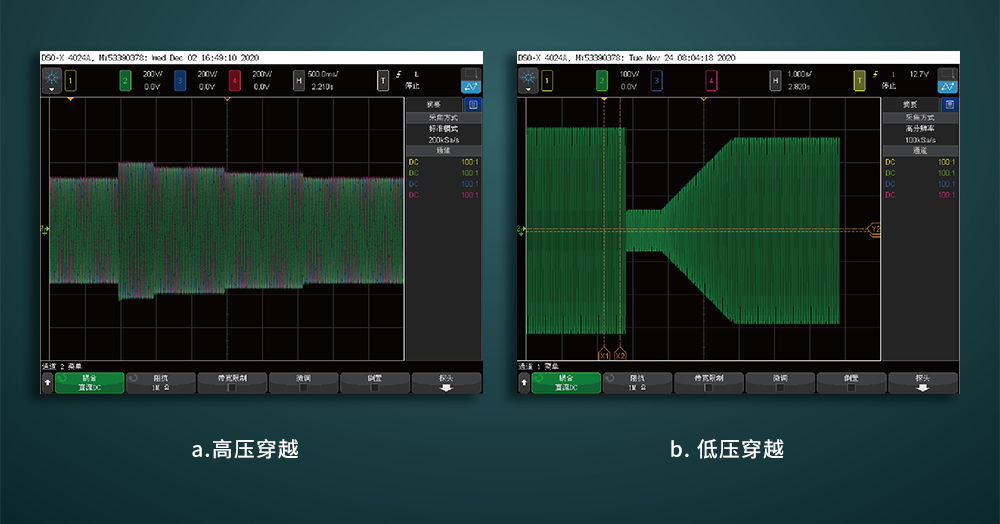

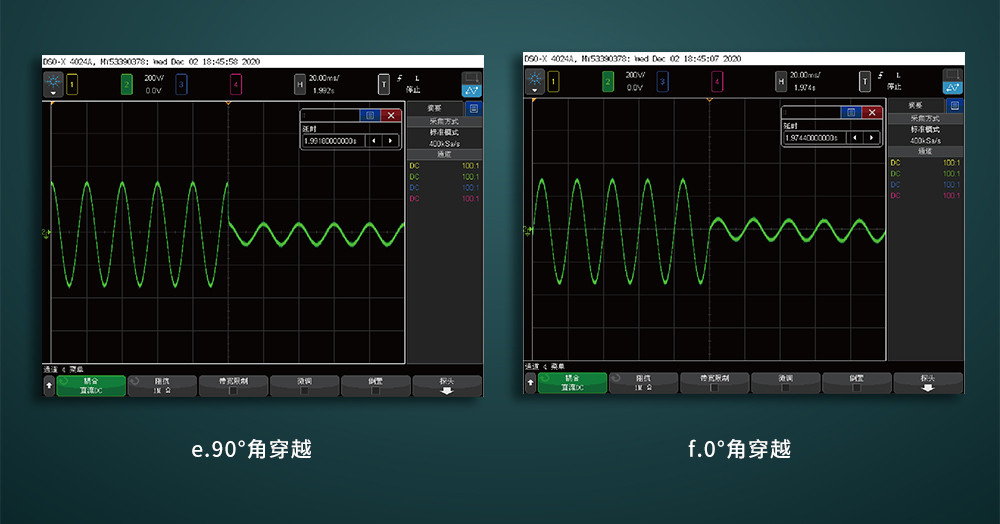

图3. 逆变器测试波形


可回馈电网模拟电源anbgs系列可通过rs485、rs232及lan匹配电脑上位机用,用户可以很方便的通过电脑上位机对光伏逆变器进行测试。上位机界面见下图:

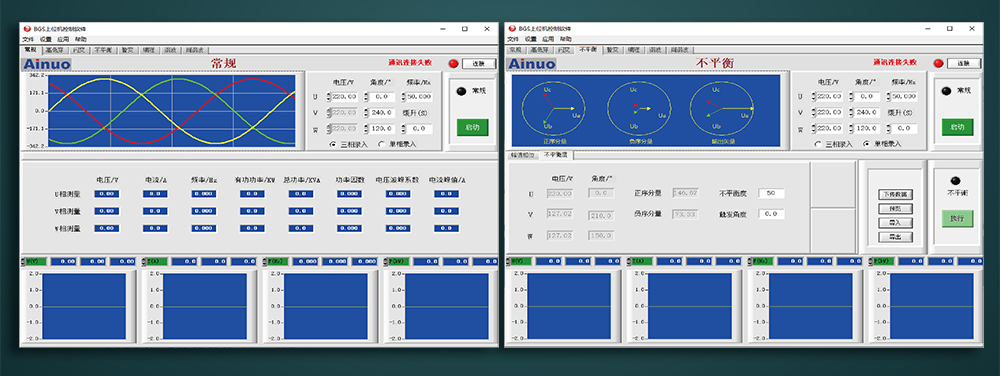

图4. anbgs上位机界面


       结语


艾诺可回馈电网模拟电源anbgs系列所面市场广泛,可应用于光伏、风电分布式发电及汽车充电桩等新能源行业,因具备强大可编程功能,可满足各类新能源产业实验室对大功率可编程电源的需求。产品在参数设计和功能配置上,充分满足各类用户的技术指标要求,并具备较高性价比,多年来以高的产品质量赢得了国内外众多新能源厂商的认可。
