局部放电测试仪
型号:
an8a10pd系列
应用:
工业电机、新能源主驱电机的局放测试
产品概述 产品特点 产品应用 技术规格
产品概述

本测试仪,通过先进的射频、高频和微弱信号等处理技术研发出独特的超高频局部放电检测方案,并采用高精度数字处理芯片进行信号处理,可精确捕获被测产品的局部放电信号。适用于工业电机、新能源主驱电机的局放测试。


产品特点

可计量:提供行业独家pd-uhf计量检测方案。

多功能:一台设备可同时支持匝间pd(dc-pd)和耐压pd(ac-pd)两种功能模式。

多通道:支持多通道切换,一次接线自动完成全部测试,满足电机多绕组的测试需求。
高性能:高信噪比识别算法,实现局部放电的高灵敏度测试。
高可靠:经历严格工况试验、复杂环境百万次试验正常运行。

高稳定:测试结果稳定,不易受生产现场环境工况影响。
多接口:系统支持usb、rs232、lan等接口,支持plc通讯、tcp/ip网络协议等,支持mes对接定制、数据库上传等。


测试项目:

pdiv、rpdiv、pdev、rpdev

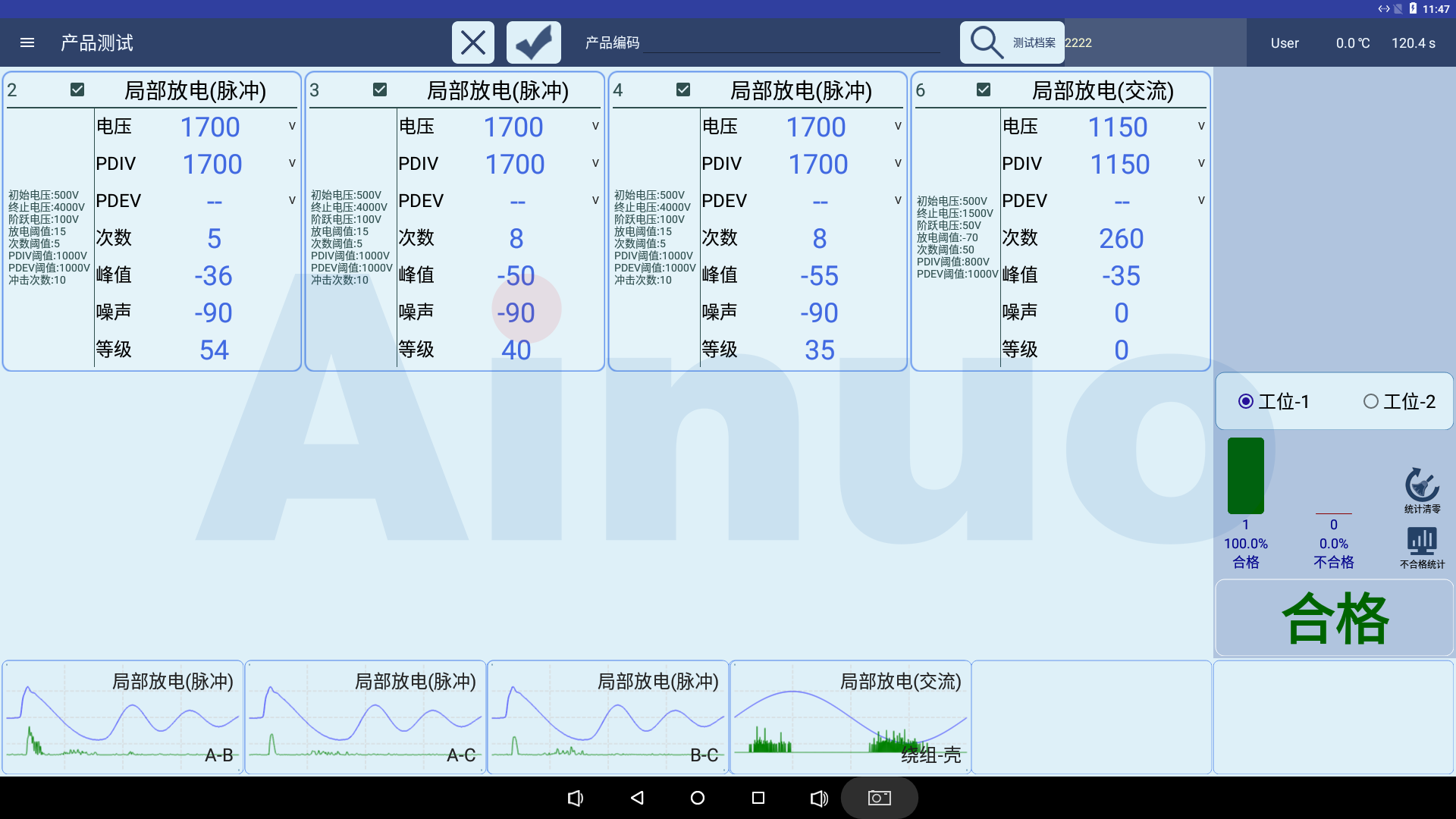

软件界面:

产品应用

工业电机、新能源主驱电机的局放测试

技术规格

产品名称

局部放电测试仪

产品型号

an8a10pd系列

定制参数

匝间pd(dc-pd)

输出电压

范围:(300 ~ 5000)vac

局部放电测试仪 -尊龙凯时人生就博官网登录

允许误差:±(2.5%×设定值 10v)

施加能量

≤0.275j

能量提升

步进电压

10v/步

脉冲次数

1-32次

连击间隔

20ms

阶跃间隔

0.1-99.0s,允许误差:±(1%×设定值 0.1s)

峰值范围

-90.0~-30.0

判定方法

放电等级比较

耐压pd(ac-pd)

输出电压

范围:(300 ~ 5000)vac

允许误差:±(1%×设定值 2v)

施加能量

≤0.275j

能量提升

步进电压

10v/步

持续时间

1-99s

阶跃间隔

0.1-99.0s,允许误差:±(1%×设定值 0.1s)

峰值范围

-90.0~-30.0

判定方法

放电等级比较

其他

微波感应器

感应放电所产生的电磁波

检测范围

距离被测物5~15cm

背景噪声

提供背景噪声补偿

环境条件

使用温度范围:5~40℃,使用湿度范围:20~80%rh
贮存温度范围:-10~50℃,贮存湿度范围:5~90%rh
